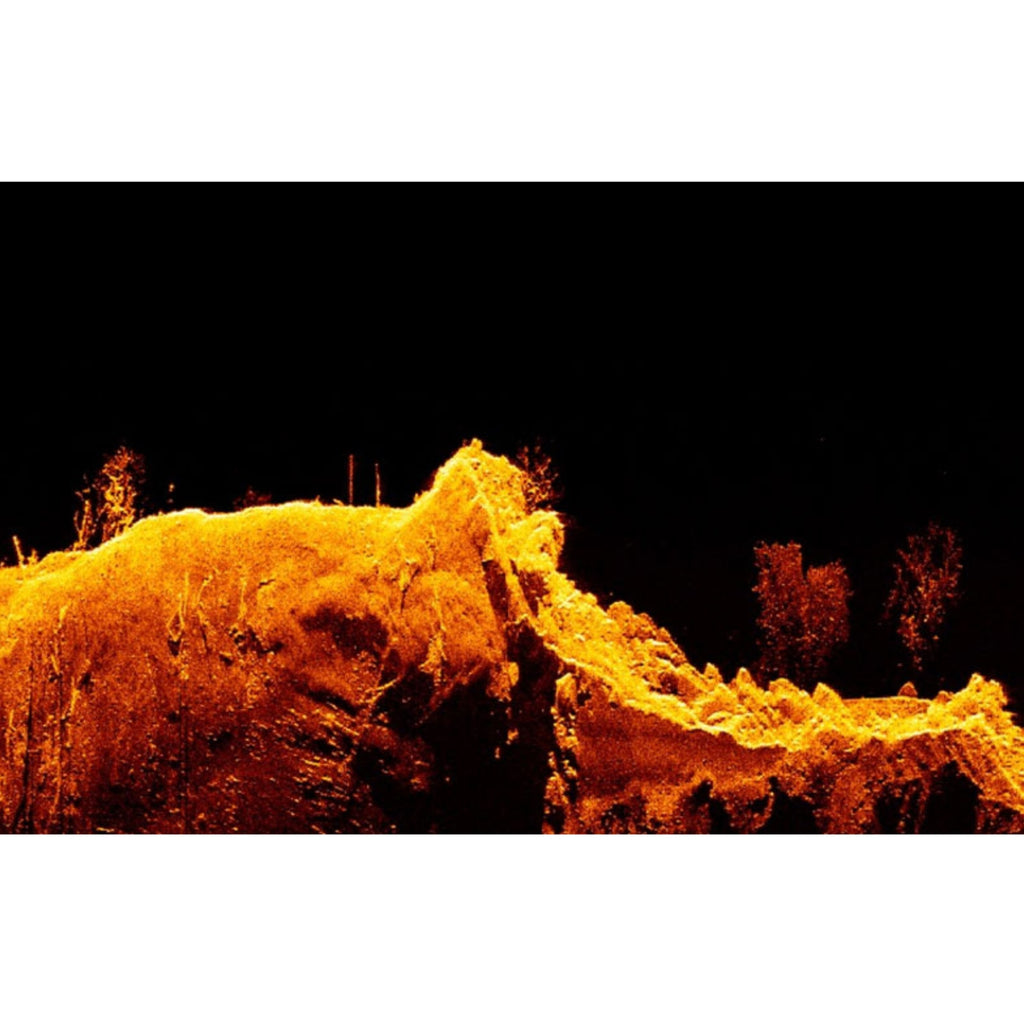

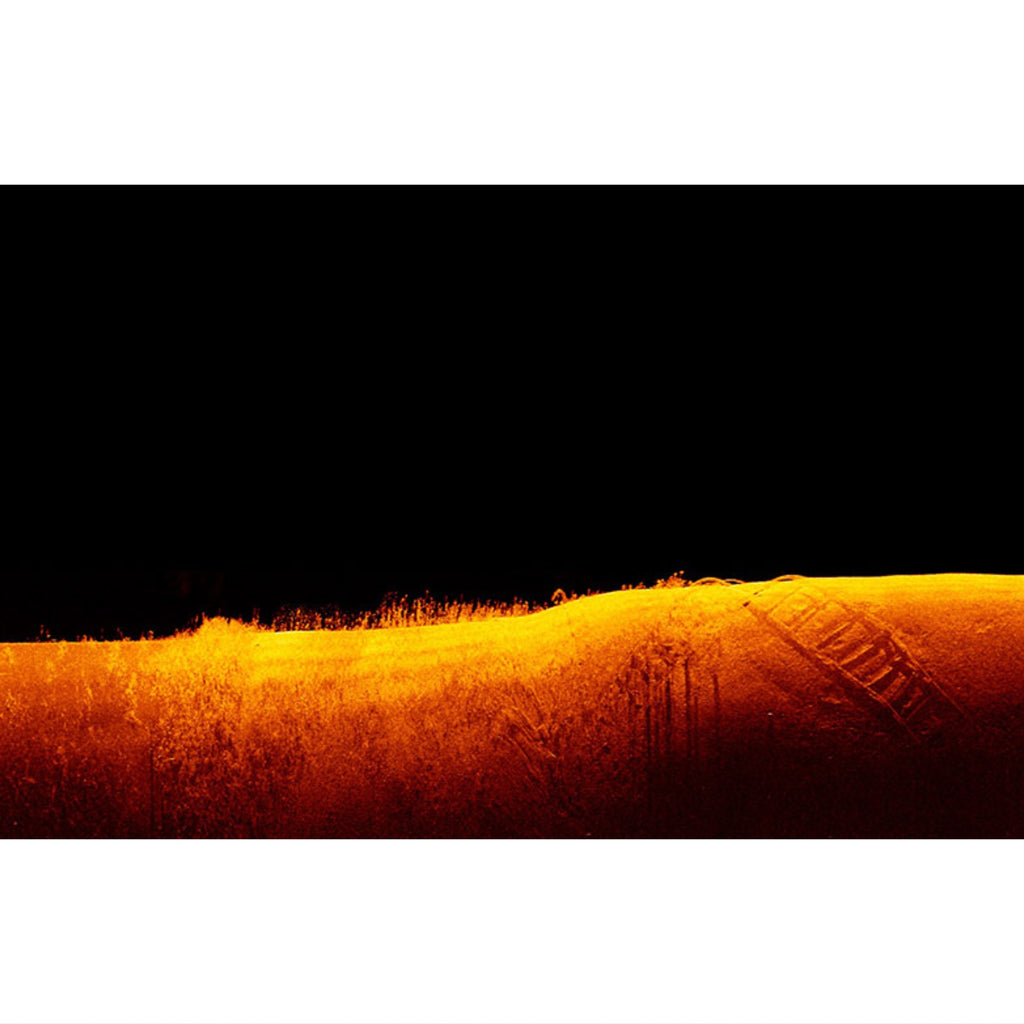

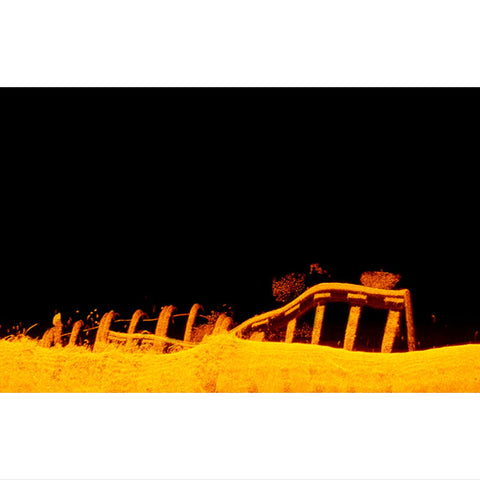

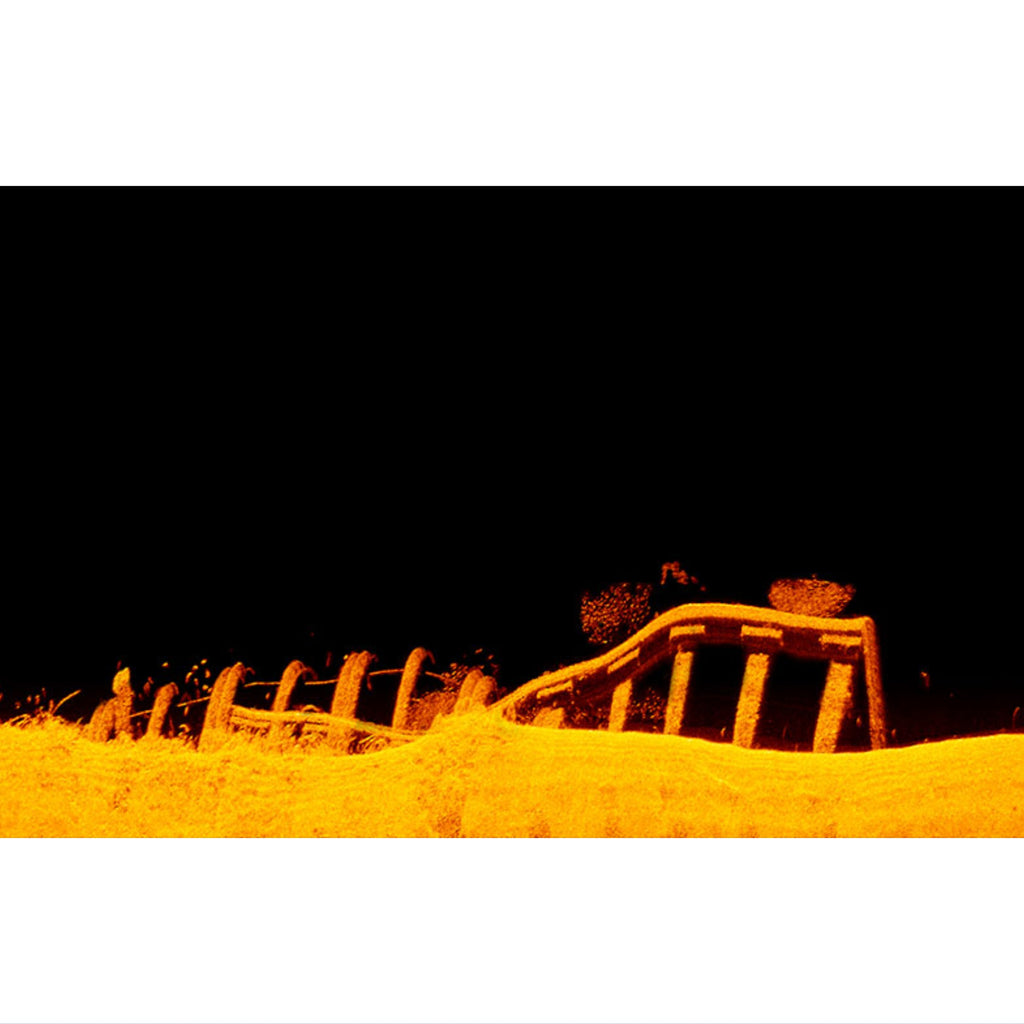

Wissen ist Macht – und die Element™ HV-Reihe mit CHIRP-Sonar/GPS von Raymarine überlässt Dir den Vorteil, wenn Du nach Fischen in deren Habitat angelst. Die HyperVision™ 1,2 Megahertz-Sonartechnologie bietet Dir den besten Blick auf die Unterwasserwelt und hebt die Auflösung von DownVision, SideVision und Realvision 3D auf eine neue Ebene der Präzisionsbildgebung und Fischidentifizierung. Du kannst Strukturen, Vegetation und Fische mit atemberaubender, lebensechter Klarheit erkennen.
- HyperVision nutzt sehr hohe Frequenzen (1,2 Megahertz) und CHIRP-Technologie, um DownVision-, SideVision- und RealVision 3D-Bildgebung auf eine andere Ebene zu bringen
- 1,2 Megahertz HyperVision-Modus ist optimiert für sehr hochauflösende Bilder bis zu 100 Fuß (30 Meter)
- Schalten Sie um auf Standard 350 kHz CHIRP-Sonar für größere Reichweite, hochauflösende Bilder und eine Reichweite von bis zu 600 Fuß (180 m)
- Das hochmoderne CHIRP-Sonar der Element-Reihe funktioniert auch im Hochfrequenzbereich von 200 kHz für Fisch-Ortung, Hochgeschwindigkeitsverfolgung und Tiefen von bis zu 900 Fuß (274 m)
-
HV-100 kompakter Spiegelheckgeber
-
HV-300T kompakter Kunststoff Durchbruchgeber
-
HV-300THP kompaktes Durchbruchgeberpaar für tiefe V-Rümpfe
-

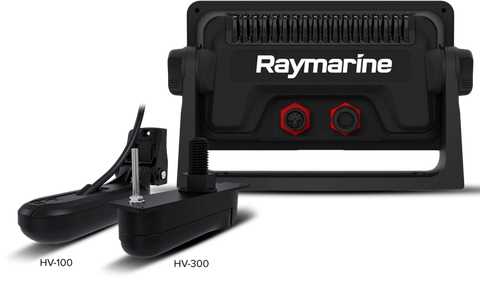

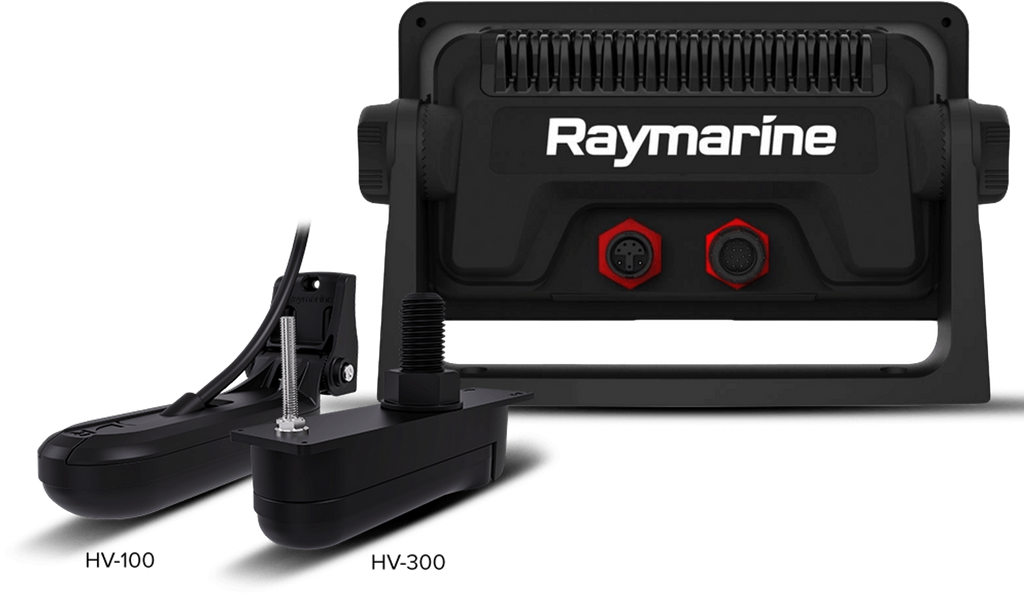

Spannung und NMEA2000
-
Geber

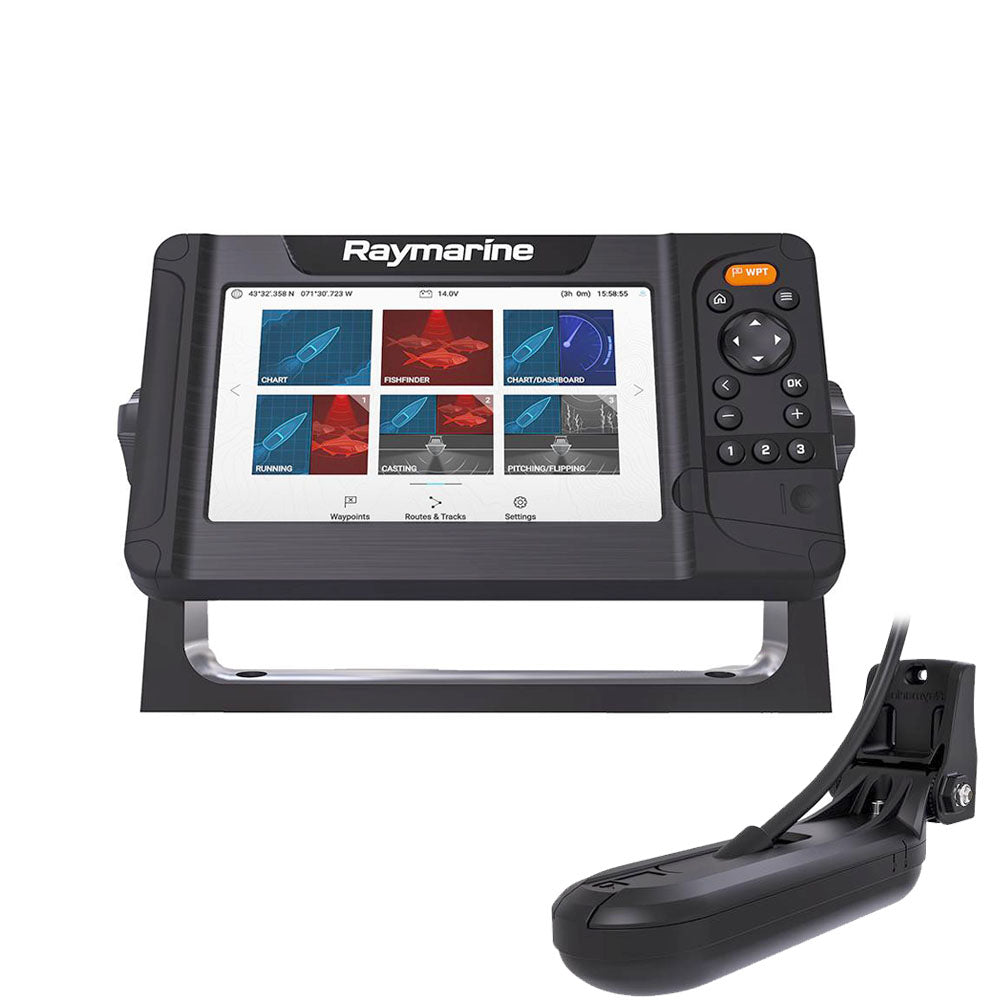

Im Lieferumfang enthalten:

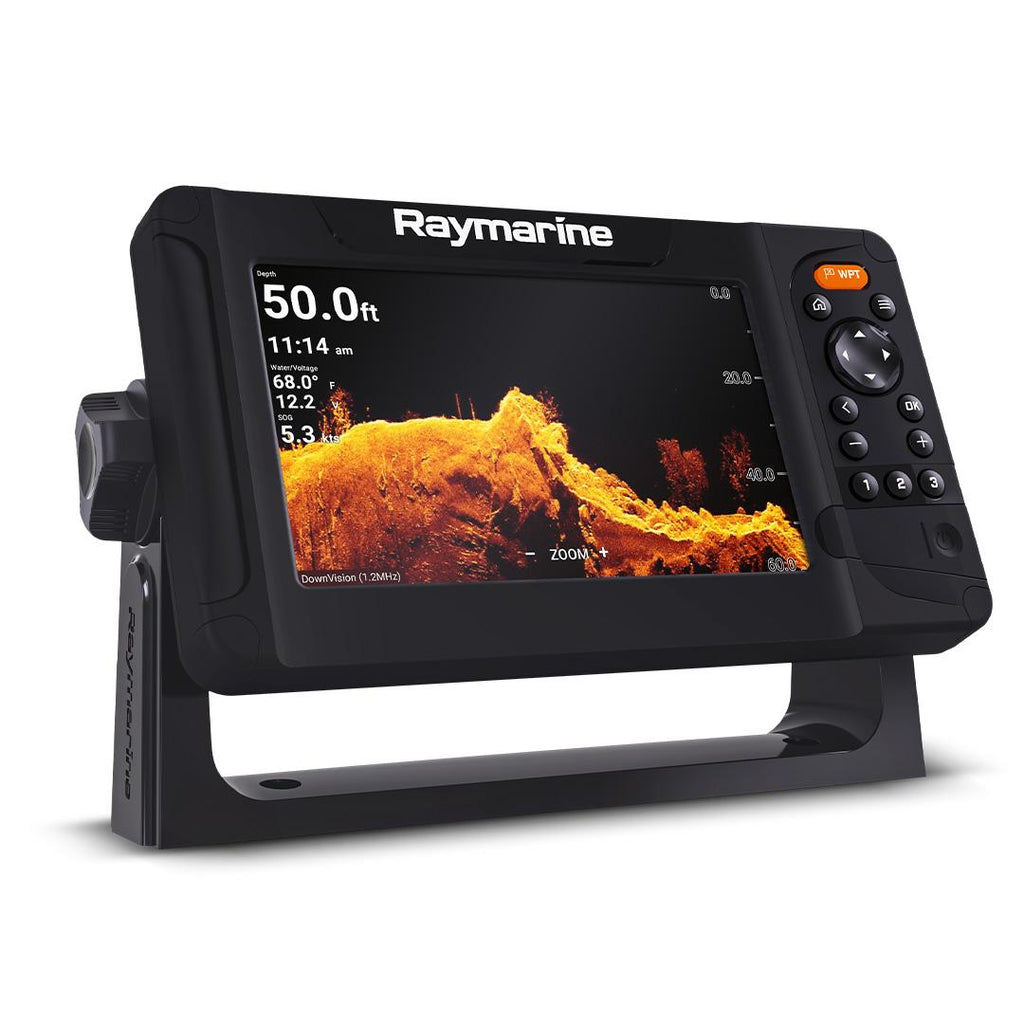

- Element 7 HV
- Montagehalterung (Zapfenhalterung) mit Befestigungsteilen
- Oberflächen-Montage-Kit mit Befestigungsteilen
- Display / Sonnenabdeckung
- Strom / NMEA2000 1,5 m Kabel
- Dokumentationspaket
- Kartografie (optional)
- HV-100-Geber mit 6 m Kabel
- Spiegelheck-Halterung mit Befestigungsteilen
- P-Clips mit Befestigungsschrauben (x5)
- Abdeckplatte mit Befestigungsteilen
Technische Daten:
|
Element 7 HV |
|
|
|
|
|
Allgemeine technische Daten |
|
|
Bildschirmgröße |
Optisch integriertes 7,0-Zoll-LCD-Display |
|
Bildschirmauflösung |
800 x 480 Bildpunkte WVGA |
|
Displaytyp |
Non-Touch |
|
Helligkeit |
1.500 Nits |
|
Sichtwinkel |
Oben 50 ° / Unten 60 ° / Links 70 ° / Rechts 70 ° |
|
|
|
|
Physikalische Kenndaten |
|
|
Gesamtabmessungen B x H x T |
240 x 135 62 mm (9,5 x 5,3 x 2,4 Zoll) |
|
Produktgewicht (kg) |
1,4 |
|
Schutz vor eindringendem Wasser |
IPx6 und IPx7 |
|
Betriebstemperaturbereich |
-25 °C bis + 55 °C (-13 °F bis 131 °F) |
|
Lagertemperaturbereich |
-30 °C bis +70 °C (-22 °F bis 158 °F) |
|
|
|
|
Versorgung |
|
|
Spannung |
12 V DC (8 V bis 16 V DC) |
|
Stromverbrauch (max. 12 V DC) |
15 Watt |
|
|
|
|
Sensoren |
|
|
GNSS / GPS |
Integrierter GPS/GNSS-Empfänger: GPS/GLONASS |
|
Sonartyp (eingebaut) |
Eingebauter CHIRP-Sonar, DownVision (Standard und Hyper), SideVision (Standard und Hyper), RealVision™-3D (Standard und Hyper) |
|
Sonarmodul-Anschluss |
15-Pol-HyperVision™-Steckverbinder |
|
Sonartiefe |
CHIRP Sonar = 274 m (900 Fuß)
DownVision™ Standard = 183 m (600 Fuß) DownVision™ Hyper = 30 m (100 Fuß)

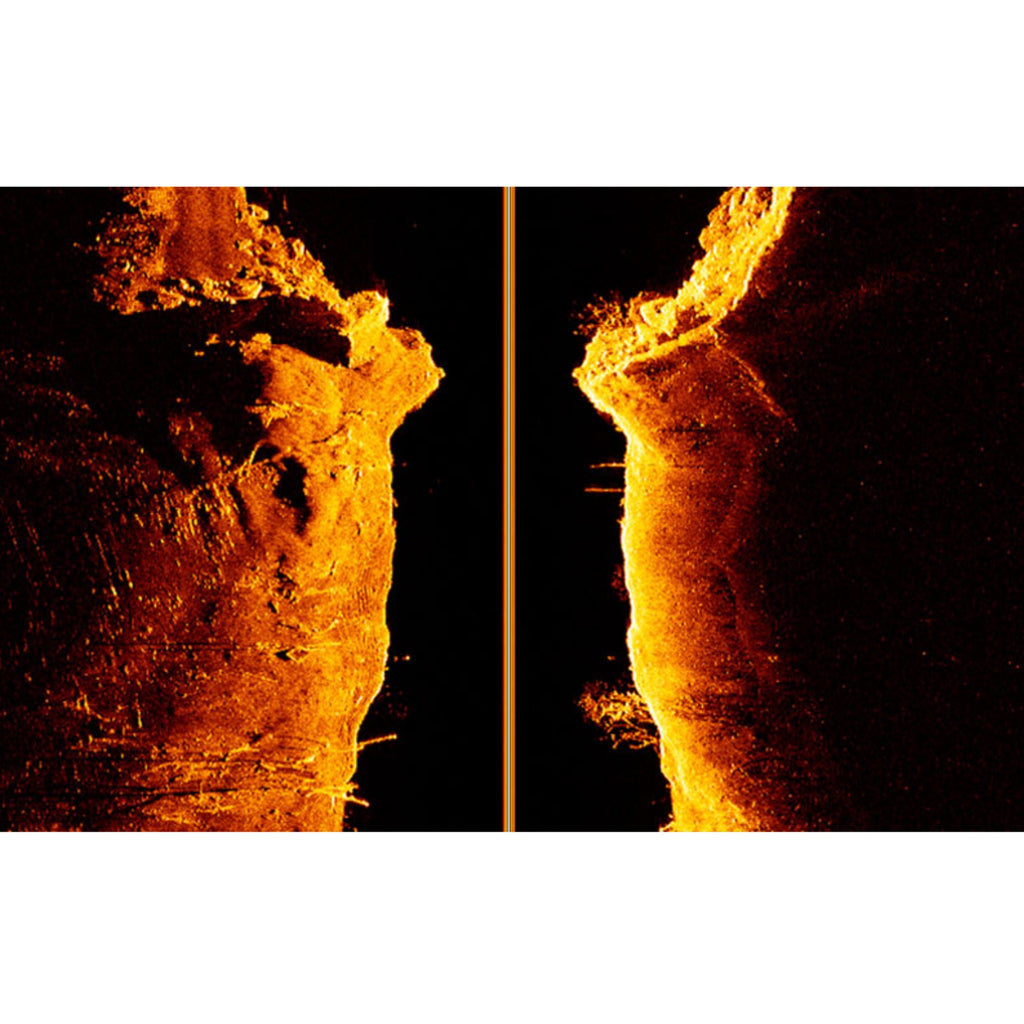

SideVision™ Standard = 91 m (300 ) SideVision™ Hyper = 30 m (100 Fuß
RealVision™ 3D Standard = 91 m (300 Fuß) RealVision™ 3D Hyper = 30 m (100 Fuß) |
|
|
|
|
Netzwerk |
|
|
Ethernet |
Nicht zutreffend |
|
NMEA0183 |
Nicht zutreffend |
|
NMEA2000 |
1 x NMEA2000-Anschluss (DeviceNet-MicroC) |
|
NMEA2000-Netzwerk unterstützt |
EINGANG: NMEA2000-kompatible Motoren (max. 2) | NMEA2000-kompatible Tanksensoren (max. 4) | Kurssensor (zur Karten-Stabilisierung) |
|
SeaTalkng |
Erfordert ein A06045-DeviceNet-Adapterkabel mit Buchsenanschluss – 400 mm Länge |
|
USB |
Nicht zutreffend |
|
WLAN |
WLAN - 802.11 b / g / n |
|
BlueTooth |
Bluetooth 4.0 + Niedrigenergie + Leistungsklasse 1.5 |
|
|
|
|
Sonstige Spezifikationen |
|
|
Kartografie |
Raymarines LightHouse NC2, Navionics, C-MAP-Essentials (Basisausrüstung) , C-MAP 4D MAX+ – kompatibel mit allen Karten, die im Karten-Store von Raymarine aufgelistet sind. |
|
Gezeiten und Strömungen |
Funktion erfordert LightHouse LNC2, Navionics oder *C-MAP |
|
Wegpunkte / Routen / Zielverfolgungen |
5.000 Wegpunkte
200 Wegpunkte-Gruppen
50 Routen – max. 250 Wegpunkte
15 Zielverfolgungen – max. 10.000 Zielverfolgungspunkte
|
|
Interner Speicher |
8GB Solid State |
|
Externer Speicher |
1 x Micro-SD-Steckplatz – Micro-SDHC, max. 32 GB NTFS oder FAT32-Format / Micro-SDXC, max. 2TB NTFS oder FAT32-Format (Micro-SD-natives-Format von externen FAT-Speichermedien muss auf NTFS oder FAT32 umformatiert werden) |
